DA5000 Antena Discone 700MHz ~ 3000MHz

AOR

  • DA5000 Antena Discone 700MHz  ~ 3000MHz
Disponibilidade: Este produto não está disponível para venda em nossa loja virtual. Por favor, solicite uma cotação pelo e-mail sac@radiohaus.com.br ou Whatsapp (19) 99939-5597

DA5000 Antena Discone 700MHz  ~ 3000MHz

DA5000 - discone aérea para aplicações profissionais 700MHz ~ 3GHz

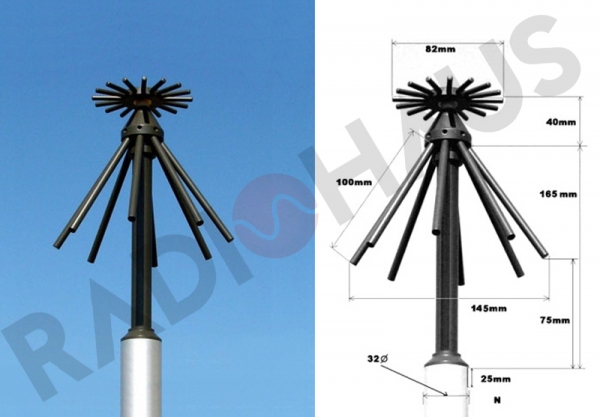

O DA5000 é um profissional construído 'compact' discone aérea para a faixa de freqüência UHF superior 700MHz a 3GHz (3,000MHz). A seção superior é composto por 16 elementos horizontais e a secção inferior tem oito radiais montados em um topo sólida terminada em um soquete N-tipo.

A construção é em grande parte do bronze (BsBM) representando o seu peso de 700g, que é terminado em uma cor cinza militar. O comprimento total da parte superior elementos para N-soquete é de cerca de 240 milímetros com a parte superior de diâmetro sendo 82 milímetros em geral e cada 100 milímetros radial de comprimento.

Rescisão é através de um N-socket que está alojado dentro do stub mastro para manter condições meteorológicas adversas fora. Uso de qualidade de 50 ohm cabo coaxial é essencial, pelo menos URM67 / RG213 para comprimentos curtos e ainda melhor qualidade para cabos mais compridos.

Evite tocar nos elementos horizontais, manuseio inadequado dos elementos horizontais irá degradar o desempenho da antena. Devido ao método rigoroso de construção, não é possível substituir componentes que são extraviadas e acidentalmente danificado pelo cliente.

O DA5000 é fornecido com um alumínio stub-mastro de 32mm de diâmetro e 400 milímetros de comprimento, braçadeiras para fixar a antena / stub-haste / pólo de apoio (pólo de apoio não incluído), suportes de 'V' também estão incluídos que aceitar um pólo de apoio de 25 milímetros - 50 milímetros de diâmetro



Frequency coverage

700MHz - 3GHz (3,000MHz)

Aerial gain (max)

2.5dB (see plot) vertical omni-directional

Impedance

50 OHM

Termination

N-socket, female

Horizontal elements

16, overall top diameter 82mm

Radials

8, 100mm long, overall outer diameter 145mm

Overall height

240mm

Wind resistance

up to 40m/S (theoretical)

Stub-mast

32mm diameter, 400mm long

Support pole size

25mm - 50mm (not included)

Coaxial cable

Use low loss (not supplied)



Supplied items

 1 x DA5000 aerial

 1 x stub-mast with large securing bolt and split washer

 2 x support clamp with two small bolts

 2 x 'V' brackets with four washers & nuts

1 x instruction manual

Note: measurements approx, not intended for transmit
