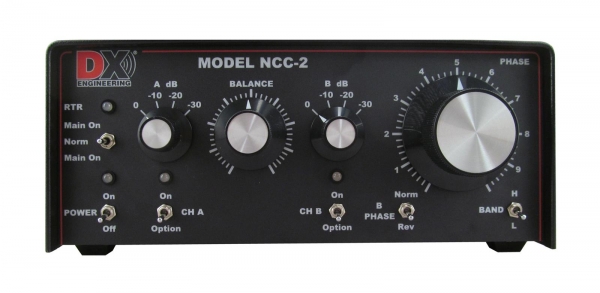

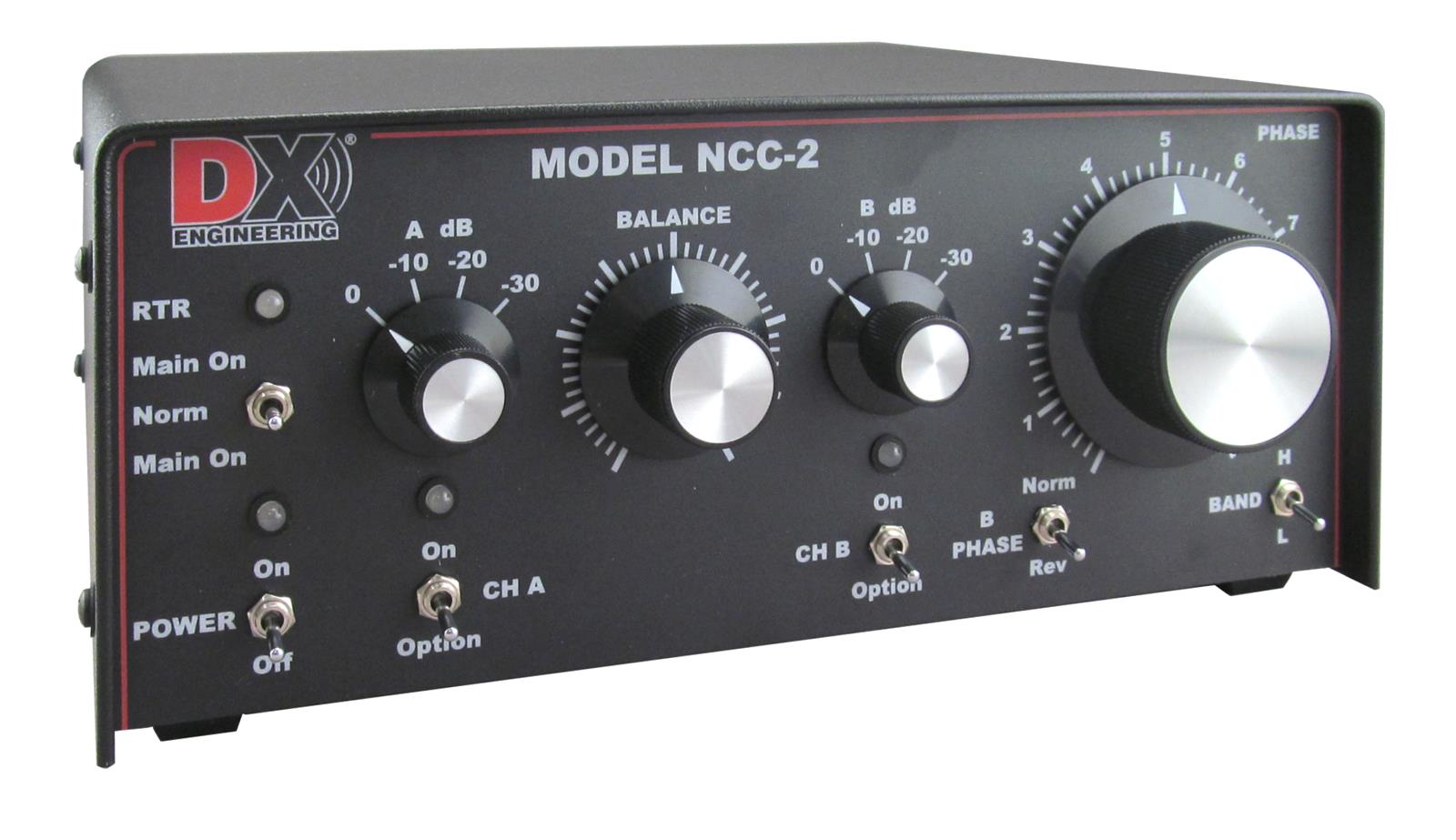

NCC-2 Sistemas de Faseamento de Antenas de Recepção

Imagine ajustar os controles para eliminar estações interferentes fortes ou ruído — e então conseguir copiar e registrar aquela estação DX fraca. Ao combinar corretamente as antenas com os recursos avançados de faseamento do NCC-2, esse é o prazer operacional que todo entusiasta do rádio pode experimentar, repetidas vezes!

Os Sistemas de Faseamento de Antenas de Recepção DX Engineering NCC-2 são controladores de fase variável que combinam sinais recebidos na faixa de 300 kHz a 30 MHz, provenientes de uma antena de transmissão e uma antena de recepção, ou de duas antenas dedicadas exclusivamente à recepção.

A combinação de sinais de duas antenas fixas, fisicamente espaçadas entre 1/10 e 1/2 do comprimento de onda, cria um padrão de radiação com picos e depressões de sinal chamados de nulos. O ajuste dos controles de Fase e Balanceamento do NCC-2 tem o efeito de rotacionar ou direcionar eletronicamente esse padrão. Direcionar um nulo para enfraquecer significativamente uma interferência local ou distante, ou ruído, é conhecido como “Cancelamento de Ruído”.

Este Controlador de Cancelamento de Ruído (NCC-2) pode melhorar drasticamente a recepção de sinais fracos vindos de direções fora dos nulos. Essa capacidade de “feixe reverso”, nas faixas de AM Broadcast até HF, oferece benefícios impressionantes para diversos tipos de recepção AM DX, SWL (escuta de ondas curtas) e operações de radioamador. Trabalhe novos DX, escute estações fracas em conversas regionais casuais, capture multiplicadores raros em concursos e ouça além do ruído e da interferência em situações críticas.

Os Sistemas de Faseamento NCC-2 da DX Engineering agora incluem o sistema interno de relé RTR (Receive-Transmit Interface), que amplia os benefícios do faseamento de antenas para redução de interferência de duas formas:

• Primeiro: o NCC-2 pode combinar sinais da antena HF de transmissão com uma antena de recepção separada, eliminando de forma eficaz estações fortes ou ruído. Praticamente qualquer radioamador pode agora aproveitar os benefícios do faseamento de antenas e cancelamento de ruído, mesmo aqueles com limitações de espaço para separar antenas de transmissão e recepção.

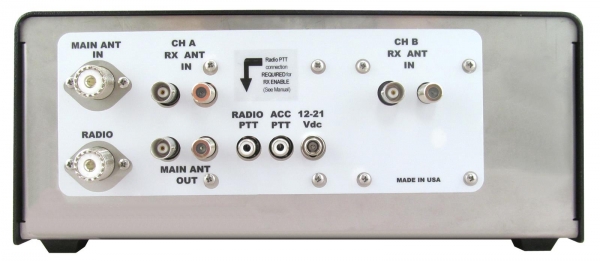

• Segundo: usuários de transceptores HF padrão que não possuem entrada separada para antena de recepção podem obter recepção aprimorada com cancelamento de ruído e de sinais usando o DXE-NCC-2 e duas antenas. Conectores SO-239, F e BNC no painel traseiro tornam o NCC-2 extremamente versátil e fácil de conectar a praticamente qualquer receptor ou transceptor HF de até 200 watts.

Redesenhado com soquetes modulares para placas plug-in, o NCC-2 inclui um slot interno comutado e alimentado e dois slots internos passivos por canal, para acomodar as seguintes opções:

• DXE-RPA-2-PM – Módulos de Pré-Amplificador de Recepção (alimentados): um por canal, para antenas passivas de baixo sinal com condições de aterramento deficientes

• DXE-RG5000HD-PM – Módulo Receiver Guard 5000HD (passivo): proteção de entrada frontal para o NCC-2 e o receptor

• DXE-IT-PM – Módulo Transformador de Impedância 75 para 50 ohms (passivo): para adaptar linhas de alimentação de antenas RX de 75 ohms à impedância interna de 50 ohms do NCC-2

• Conjuntos de Filtros de Recepção NCC-2 (passivos, não comutáveis): filtros passa-alta, passa-faixa e passa-baixa para as bandas de 160, 80 e 40 metros, normalmente em estoque, com filtros para outras bandas disponíveis sob encomenda

Os Sistemas de Faseamento de Antenas de Recepção DX Engineering NCC-2 oferecem ainda estes benefícios adicionais:

• LEDs multicoloridos indicadores de status para Alimentação, Modo RTR e Alimentação do Pré-amplificador nos canais A e B

• Nova entrada de Key Line do rádio com saída RX Enable – RTR Fail-safe, para evitar danos por RF ao NCC-2 e aos equipamentos de recepção

• Nova saída ACC Key Line com conector RCA fêmea, fornecendo “terra durante transmissão” para amplificadores ou acessórios

• Novo conector de alimentação DC 2,1 mm rosqueável, evitando a desconexão acidental do cabo

• Operação com +13,8 Vcc a 2 A, alimentando o NCC-2 e, por meio de jumpers internos, o Bias Tee em cada porta RX ANT para antenas verticais ativas alimentadas por coaxial e outros acessórios

Oferecendo a radioamadores iniciantes e experientes o próximo nível de aprimoramento na recepção, os Sistemas de Faseamento de Antenas de Recepção DX Engineering NCC-2 estão em uso em todo o mundo!
