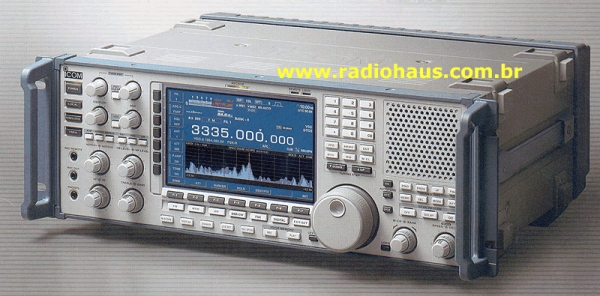

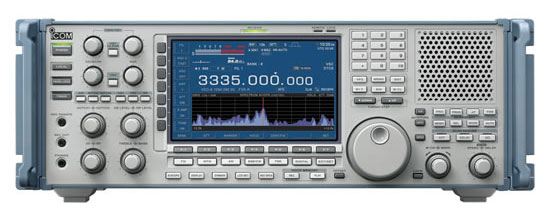

IC-R9500 Receptor Profissional 5kHz a 3,3GHz |
ESSE PRODUTO SAIU DE LINHA |
|
|
Principais características
- Cobertura de banda larga de 0,005-3335MHz
- Ponto de intercepção de 3ª ordem de +40dBm e faixa dinâmica de 109dB*
*A 14,1MHz- Indicador de espectro multifuncional de alto desempenho
- Estabilidade de alta frequência de ±0,05ppm
- Medidor de ±3dB* com precisão de dBμ/dBμ(emf) /dBm
*sinal de 10 a 70dBμ entre 100kHz e 3335MHz a 25°C- Função de sintonização automática em modo SSB/CW/AM
- Recepção opcional em modo digital P25
- Acabamento, funcionalidade e operação em nível profissional
Cobertura de banda larga
O IC-R9500 cobre frequências entre 0,005-3335MHz nos modos SSB, AM, FM (WFM), CW, FSK e P25*. É adequado para uma ampla variedade de atividades de escuta e monitoramento de rádio.
*É necessário ter a unidade digital UT-122 - opcional.
Receptor de alto desempenho
O IC-R9500 alcança impressionante desempenho usando um conjunto de D-MOS FET no primeiro mixer (misturador de frequência) (abaixo de 30MHz) e um excelente filtro de cobertura IMD. O IC-R9500 possui faixa dinâmica de +40dBm IP3 e 109dB a 14,1MHz. O desempenho do IP3 é de +9.8dBm a 50MHz e +6.2dBm a 620MHz [+5dBm (típico) a partir de 30MHz a 3335MHz].
Cinco filtros de cobertura (roofing filters)
O IC-R9500 possui cinco filtros de cobertura independentes (240, 50, 15, 6 e 3kHz) para melhor seletividade. Em condições de espectros RF muito congestionados, é de extrema importância se proteger contra fortes sinais dentro da banda. O filtro de cobertura de 3kHz proporciona uma faixa de bloqueio dinâmico de 130dB (aprox.)*
*À recepção de 15MHz, com sinais separados em 5kHz.
DSP Duplo
O IC-R9500 incorpora duas unidades independentes de 32-bits, uma unidade dedicada de DSP para funções de recepção e outra para o indicador do espectro. Utilizando a energia das duas unidades DSP independentes, o rádio é capaz de responder instantaneamente a alterações feitas pelo operador.
±0,05ppm de estabilidade de alta frequência
O IC-R9500 utiliza uma unidade OCXO (estabilizador de frequência em temperaturas de 0° a 50°) que proporcional ±0,05ppm de estabilidade de frequência entre 0°C e 50°C. A frequência de referência de 10MHz pode ser fornecida ou adquirida a partir de um equipamento externo.
Filtro digital de FI
O filtro digital de FI* permite ao operador ajustar o tipo de filtro (agudo ou suave), a largura de banda do filtro, e as características da frequência central. O PBT duplo digital reduz e muda o passa-banda de FI para eliminar, de forma eficiente, os sinais indesejáveis.
* Para os modos FM, WFM e P25, a largura do passa-banda é fixa.

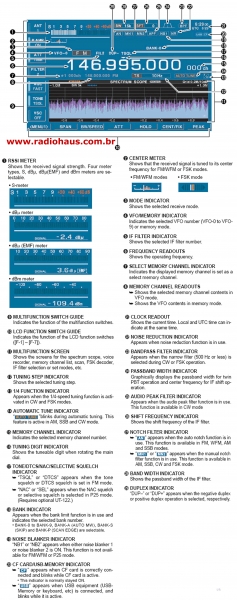

Indicador de espectro multifuncional
Uma unidade DSP dedicada melhora a faixa dinâmica do indicador de espectro. O IC-R9500 possui quatro diferentes modos: largura normal/larga e central/fixa. O indicador de espetro normal cobre uma faixa entre ±2,5kHz e ±5MHz, enquanto o indicador de espectro da banda larga* contempla até ±500MHz (±10MHz, ±25MHz, ±50MHz, ±100MHz ±250MHz e ±500MHz - selecionável). Ao usar o indicador de espectro normal, a largura do filtro do indicador digital pode variar entre 200Hz e 20kHz com velocidade variável de varredura. O indicador de espectro também pode ser configurado para usar margens específicas do espectro ou para centrar o intervalo da frequência receptora. A função de busca por pico automaticamente move o apontador para o sinal mais forte na tela do indicador. Além dessas funções, o indicador possui três níveis de atenuação (10dB, 20dB, 30dB).
* Enquanto se usa a função de indicador de banda larga, a saída de som AF fica muda..
- Modo fixo ... A tela do indicador não muda quando se altera a frequência receptora.
- Modo central ... A tela do indicador muda à medida que a frequência receptora é deslocada. A frequência receptora fica sempre centrada na tela do indicador.
- Indicador de banda larga recebe até ±500MHz.
- Configuração de velocidade de varredura/intervalo/largura do filtro
- Função de busca de pico
- Função de travamento no pico
- Atenuador
- Função mini-indicador
Tela de LCD TFT em cores de 7 polegadas
A ampla tela de matriz ativa de 7 polegadas (800 × 480 pixels) tem resposta rápida, alta resolução e amplo ângulo de visão. O indicador multifuncional de espectro é exibido em cores vivas. A cor de fundo é selecionável entre preto e azul, de acordo com a preferência do usuário. Além disso, o IC-R9500 possui um conector VGA que permite que ele seja conectado a um monitor externo.
Múltiplo RSSI
No IC-R9500 é possível selecionar os tipos de medidores de intensidade de sinal de dBμ, dBμ(emf) e dBm. Os medidores dBμ, dBμ(emf) e dBm possuem precisão de ±3dB (sinal entre 10 e 70dBμ a partir de 100kHz a 3335MHz a 25°C)
Supressor de ruído
O IC-R9500 possui supressor de ruído controlado por DSP, que reduz significativamente o ruído de pulso e melhora o coeficiente sinal/ruído removendo o ruído interferente. O supressor de ruído possui dois canais com parâmetros ajustáveis de largura e profundidade. Esses podem ser utilizados para suprimir a interferência específica do ruído.
Filtro manual de notch de dois pontos
O filtro manual digital de notch possui profundidade de mais de 70dB em dois pontos com largura de filtro ajustável (largo, médio, estreito). Isso significa que dois sinais interferentes fortes podem ser eliminados de uma só vez, mesmo quando se utiliza o filtro automático de notch.
Detecção sincronizada de AM
A detecção sincronizada de AM (S-AM) proporciona um áudio menos distorcido do que na detecção normal de diodo. Esse modo é útil quando o sinal se esvai ou seu nível estiver muito baixo. O IC-R9500 consegue recriar o sinal com precisão utilizando o DSP. Além disso, é possível selecionar demodulação de banda lateral superior ou inferior para S-AM, para eliminar a interferência de sinais fortes adjacentes.
Decodificador e Modulador FSK
O IC-R9500 possui demodulador e decodificador FSK integrados.
- Filtro pico duplo
- Indicador de cascata
- Modo FSK-R
- Tom FSK e deslocamento de frequências são programáveis
10 VFOs
O IC-R9500 possui 10 canais VFO para sintonizar e armazenar frequências operacionais, modos, largura de filtros e outras configurações. Por exemplo, usar o VFO-1 para a banda de 7MHz; o VFO-2 para a banda marinha do VHF, VFO-3 para a banda 1200MHz, etc. É possível trocar rapidamente as bandas operacionais com o teclado de 10 teclas. Quando o VFO é trocado, as configurações são automaticamente gravadas no canal VFO.
Um total de 1220 canais de memória
O IC-R9500 possui um total de 1220 canais de memória para armazenar frequências, modos, largura de filtro e incrementos de sintonia. Os canais de memória estão agrupados em 10 bancos de memória. Ao conectar um teclado USB, o usuário pode editar diretamente o conteúdo da memória.
- 1000 canais de memória convencional
- 20 canais de margem de varredura
- 100 canais de escrita automática na memória
- 100 canais de salto na varredura da memória
Gravador digital de voz
O IC-R9500 possui dois tipos de gravadores digitais de voz. Um é o gravador convencional, que grava por longos períodos em formato "WAV" na memória CF ou em memória USB externa. A taxa de amostragem é variável, a partir de 8kHz (SQ1), indo até 48kHz (SHQ). No modo SQ1, até 130 minutos (aprox.) de áudio gravado podem ser armazenados na memória CF. O outro gravador é o gravador curto de voz, que grava os 15 segundos anteriores de áudio de rádio em RAM, permitindo que este seja ouvido instantaneamente.
Múltiplas varreduras
Para facilitar a operação, há diversas funções disponíveis de varredura para se localizar as estações desejadas. O IC-R9500 faz a varredura de 40 canais por segundo no modo de varredura de memória.
- Varredura de memória
- Varredura programada
- Varredura fina programada
- Varredura F / Varredura fina F/li>
- Varredura prioritária
- Varredura de memória em modo selecionado
- Varredura em memória selecionada
- Varredura em memória de escrita automática
- Varredura de tons
Sintetizador de voz
O sintetizador integrado anuncia, em inglês, a frequência, o modo e a intensidade do sinal.
Conector USB
O IC-R9500 possui uma porta USB para a conexão de memória USB externa ou outros dispositivos USB. Os arquivos de áudio recebidos ou de configuração do receptor podem ser importados e exportados a partir de um PC. Atualizações do software (firmware) também podem ser feitos a partir da memória USB.
Várias funções de assistência à recepção*
* Para os modos FM, WFM e P25, a largura do passa-banda é fixa.
- Sintonia automática nos modos SSB/CW/AM
- Função AFC que compensa para mudanças de frequência (somente nos modos FM/WFM)
- Pré-amplificador e atenuador
- Incremento de sintonia de 1/4 e função de click no seletor
- Modo CW-R (inverso)
- APF (Filtro de Pico de Áudio)
- AGC (Controle Automático de Ganho)
- VSC (Controle do Silenciador de Voz)
- Proteção contra sobrecarga de entrada (somente nas bandas HF)
- Recepção opcional em modo digital P25
- Sintonizador de TV analógica (NTSC/PAL/SECAM)*
*Exceto na versão para os EUA
Outras características excepcionais
- 4 conectores de antena: um tipo SO-239, um conector RCA e dois conectores tipo N
- Conector de saída S/P DIF
- Entrada/saída de vídeo
- Função de relógio com temporizador diurno e para desligamento
- Silenciador de tons CTCSS e DTCS
- Calibração simplificada de frequência utilizando WWV ou WWVH
- Função de travamento do seletor
- Função de travamento do painel
- Incremento ajustável de sintonia
- Função Dimmer (controle da intensidade de luz no painel)
- Função de Monitoramento

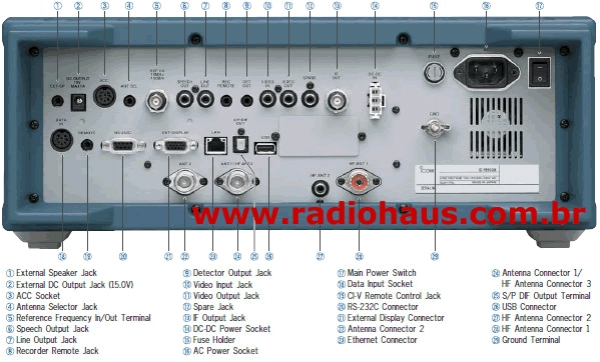

Vista do painel posterior
Assista o unboxing do Receptor ICOM IC-R9500
