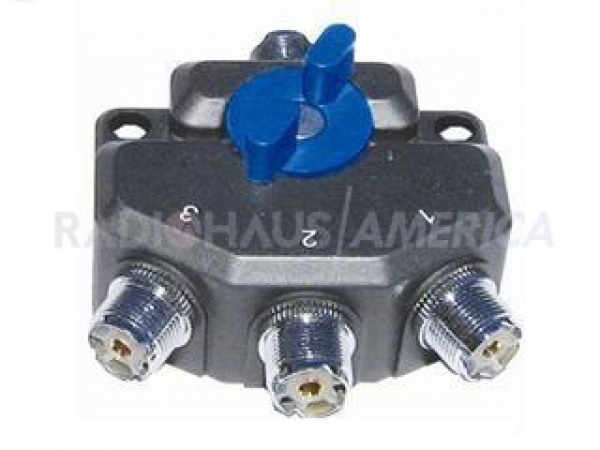

MFJ-2703N Chave de Antena, 3 Posições, SO-239, 1.5kW
MFJ
Disponibilidade: Este produto não está disponível para venda em nossa loja virtual. Por favor, solicite uma cotação pelo e-mail sac@radiohaus.com.br ou Whatsapp (19) 99939-5597
MFJ-2703N Chave de Antena, 3 Posições, SO-239, 1.5kW
Em geral a linha de equipamentos MFJ Rhinos™ possui vários modelos que pode comutar 2, 3, 4 rádios ou antenas. Os conectores são banhados a ouro para garantir baixa perda por inserção.
Possuem um resistente design fundido, proporcionando um isolamento de até 70dB. Suportam até 2kW de potência. Operam até 3GHz com ROE menor que 1,2:1. São chaves bem compactas sendo viável colocá-las em qualquer lugar.
A linhagem Rhinos™ abrange os produtos: 2702, 2702N, 2703, 2703N, 2704, 2704N, 2704M2, 2704N2, para maiores informações técnicas de uma chave específica, clique em especificações técnicas (na aba ao lado) para analisar uma tabela comparativa dos vários modelos.
| MFJ Rhino Series Antenna | ||||||||
|---|---|---|---|---|---|---|---|---|
| Model No | MFJ-2702 | MFJ-2702N | MFJ-2703 | MFJ-2703N | MFJ-2704 | MFJ-2704N | MFJ-2704M2 | MFJ-2704N2 |
| Usable Freq | 1 GHz | 3 GHz | 800 MHz | 1.5 GHz | 900 MHz | 1.5 GHz | 900 MHz | 1.5 GHz |
| Power Rating | ||||||||
| DC – 30 MHz | 2 kW | 2 kW | 1.5 kW | 1.5 kW | 1.5 kW | 1.5 kW | 1.5 kW | 1.5 kW |
| 300 – 200 MHz | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW | 1 kW |
| 200 – 500 MHz | 500 W | 500 W | 500 W | 500 W | 500 W | 500 W | 500 W | 500 W |
| 500 – 900 MHz | 250 W | 250 W | 250 W | 250 W | 250 W | 250 W | 250 W | 250 W |
| .9 – 1.5 GHz | 150 W | 150 W | ||||||
| Insertion Loss | ||||||||
| DC – 500 MHz | >= .05 dB | >= .05 dB | >= .05 dB | >= .05 dB | >= .10 dB | >= .10 dB | >= .10 dB | >= .10 dB |
| 500 – 900 MHz | >= .10 dB | >= .10 dB | >= .10 dB | >= .10 dB | >= .20 dB | >= .20 dB | >= .20 dB | >= .20 dB |
| .9 – 1.5 GHz | >= .15 dB | >= .15 dB | >= .30 dB | >= .30 dB | ||||
| 1.5 – 3 GHz | >= .20 dB | >= .20 dB | ||||||
| Output Isolation | ||||||||
| DC – 500 MHz | <= 70 dB | <= 70 dB | <= 70 dB | <= 70 dB | <= 60 dB | <= 60 dB | <= 60 dB | <= 60 dB |
| 500 – 900 MHz | <= 60 dB | <= 60 dB | <= 60 dB | <= 60 dB | <= 55 dB | <= 55 dB | <= 55 dB | <= 55 dB |
| .9 – 1.5 GHz | <= 55 dB | <= 55 dB | <= 50 dB | <= 50 dB | ||||
| 1.5 – 3 GHz | <= 50 dB | <= 50 dB | ||||||
| VSWR | ||||||||
| DC – 500MHz | >= 1.05 | >= 1.05 | >= 1.15 | >= 1.10 | >= 1.10 | >= 1.15 | >= 1.15 | >= 1.15 |
| 500 – 900 MHz | >= 1.10 | >= 1.1 | >= 1.25 | >= 1.15 | >= 1.25 | >= 1.20 | >= 1.20 | >= 1.20 |
| .9 – 1.5 GHz | >= 1.15 | >= 1.20 | >= 1.25 | >= 1.25 | ||||
| 1.5 – 3 GHz | >= 1.2 | >= 1.25 | ||||||
| Grounded Unused Output | NO | NO | YES | YES | YES | YES | YES | YES |
| Connector Type | ||||||||
| Input | SO-239 | N-type | SO-239 | N-type | SO-239 | N-type | SO-239 | N-type |
| Output | SO-239 | N-type | SO-239 | N-type | SO-239 | N-type | 2 x SO-239, 2 x N-type | 2 x SO-239, 2 x N-type |
| Dimensions | 2 ¾” W x 3 ½” H x 1 ¾” D | 2 ¾” W x 3 ½” H x 1 ¾” D | 3 ⅛” W x 3 ½” H x 1 ¾” D | 3 ⅛” W x 3 ½” H x 1 ¾” D | 4 ¼” W x 4” H x 1 ¾” D | 4 ¼” W x 4” H x 1 ¾” D | 4 ¼” W x 4” H x 1 ¾” D | 4 ¼” W x 4” H x 1 ¾” D |
