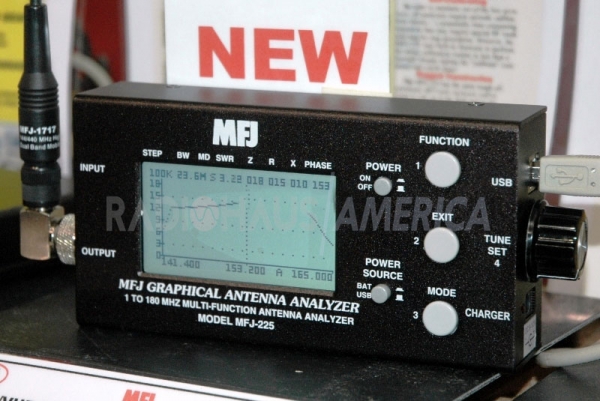

MFJ-225 Analisador gráfico 1.8 - 170MHz HF/VHF

O analisador MFJ-225 possui funções que você  certamente precisa e mais uma série de recursos avançados como Gráficos de LCD, medição VNA de duas portas, PC-Interface com IG-miniVNA , freeware, controle preciso de frequência DDS, auto calibração e etc. Muito fácil de usar!

Dois analisadores em um:

Fora de campo, MFJ-225 é um analisador portátil completamente autossuficiente. Na bancada torna-se um excelente equipamento de laboratório quando usado com o seu PC. Usando a poderosa e gratuita ferramenta IG-miniVNA, você vai executar análise de dados detalhados e, em seguida, imprimir impressionantes gráficos e cores de gráfico para documentar o seu trabalho!

Ver para crer:

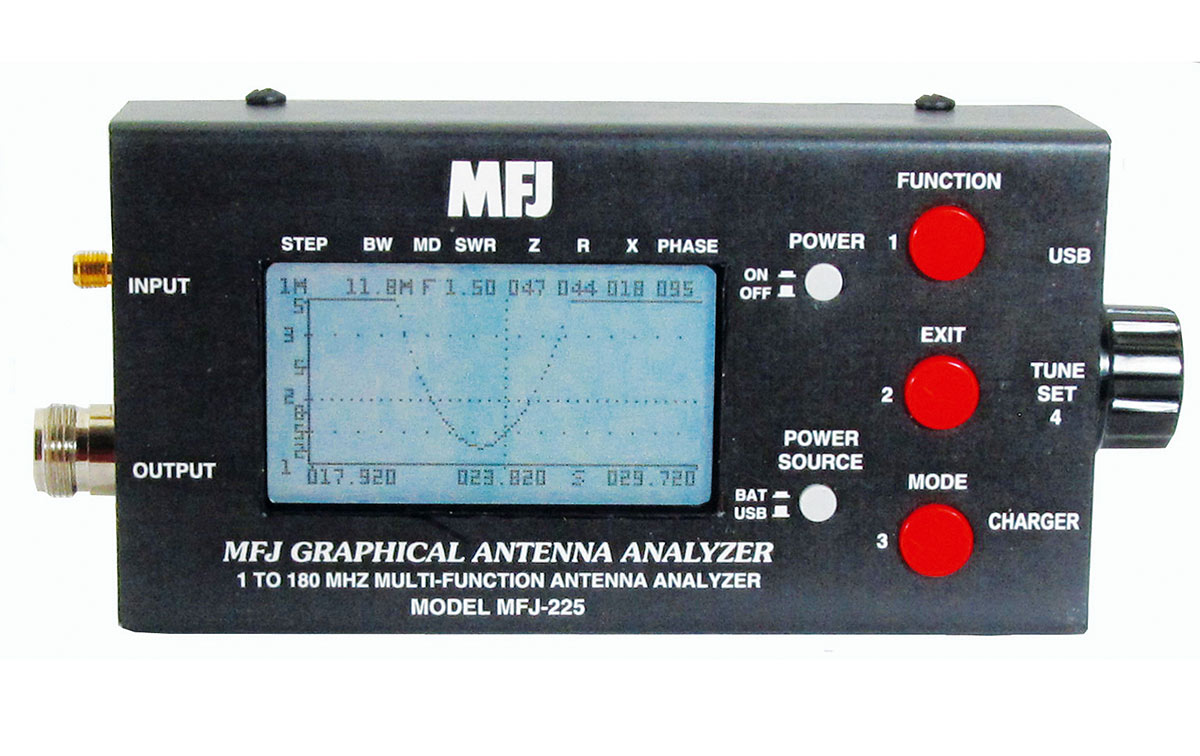

Consiga uma ótima imagem com o MFJ-225 com  a tela LCD de 3 polegadas. Faça ajustes finos usando circuito full-screen. Barras de ROE, exibindo impedância, perda de retorno, ângulo de fase e muito mais! A operação é simples. Você pode ajustar a freqüência central, passo de sintonia, e varrer a largura instantaneamente, literalmente moldando-a diante de seus olhos.

Cobertura contínua HF-VHF:

Pode ser usado de 1,5 MHz a 179,9 MHz com estabilidade sólida e sem lacunas. Isso é porque o VFO do MFJ-225 é feito com um circuito DDS programável ​​com resolução de freqüência de 1 kHz. Controle com DDS significa que não há interruptores banda mecânicos ou elementos de ajuste, apenas um codificador ótico confiável para correr todo o espectro.

Poderosa e Limpa Fonte do Sinal:

O gerador DDS do MFJ-225 DDS também lhe dá uma fonte de sinal nivelado -5 dBm para misturadores de condução, amplificadores de baixo consumo de energia, filtros, redes, diplexers e antenas no intervalo de teste. E, seu sinal de teste é sempre limpo, com mais de -50 dBc de supressão harmônica e espora. Isso é melhor do que muitos geradores de laboratório que custam milhares de dólares!

informações diversas:

O MFJ-225 reúne e exibe simultaneamente todos os parâmetros importantes que você precisa em uma única tela, dando-lhe uma ampla gama de resultados em um piscar de olhos. Você vai trabalhar mais rápido e com mais resultado, sem a inconveniência de percorrer menus ou fazer conversões tediosas para obter seus dados.

Flexibilidade de duas portas:

O MFJ-225 apresenta uma vantagem muito grande por ter duas portas (S21) essenciais para aperfeiçoar filtros, diplexers, redes, etc. Ele preenche a lacuna entre um analisador simples e um analisador vetorial.

Layout:

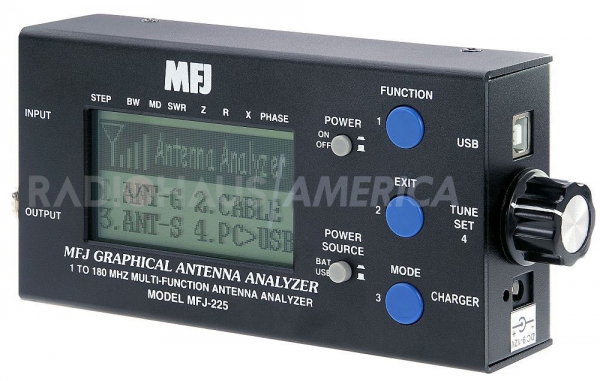

O display gráfico é "avançado" porque coloca mais informações ao seu alcance sem perda de tempo com pesquisa. Além disso, o layout é o único com três grandes botões de seleção de toque suave localizados no painel frontal ao lado da tela e um grande botão de controle de frequência montado na lateral propositalmente posicionado para a mão direita. Tudo está localizado onde ele precisa ser para operação intuitiva e visualização da tela!

Alimentação:

O MFJ-225 pode ser alimentado por quatro pilhas alcalinas AAA ou quatro pilhas recarregáveis ​​Ni-MH AAA (pilhas não incluídas). Pode se usar a fonte opcional MFJ-1312D, ou qualquer alimentação de 12 VDC externo. Um LED acende durante o carregamento e desliga quando o ciclo é concluído. Na bancada, pode ser ligado através da porta de alimentação USB utilizando qualquer fonte de alimentação USB. Cabo USB opcional, MFJ-5430

Auto Calibração:

MFJ-225 tem firmware para realizar toda a sua rotina de calibração, em menos de um segundo. Acione o comando "calibrar" e este será executado.

Especificações:

MFJ-225 necessita de 4 pilhas comuns ou NiMh tamanho AAA ou adaptador de alimentação opcional MFJ-1312D.

Para conectá-lo a um computador PC, é necessário um cabo USB Typo B.
