MFJ-222 Medidor de precisão, 1-50MHz

MFJ

  • MFJ-222 Medidor de precisão, 1-50MHz
Disponibilidade: Este produto não está disponível para venda em nossa loja virtual. Por favor, solicite uma cotação pelo e-mail sac@radiohaus.com.br

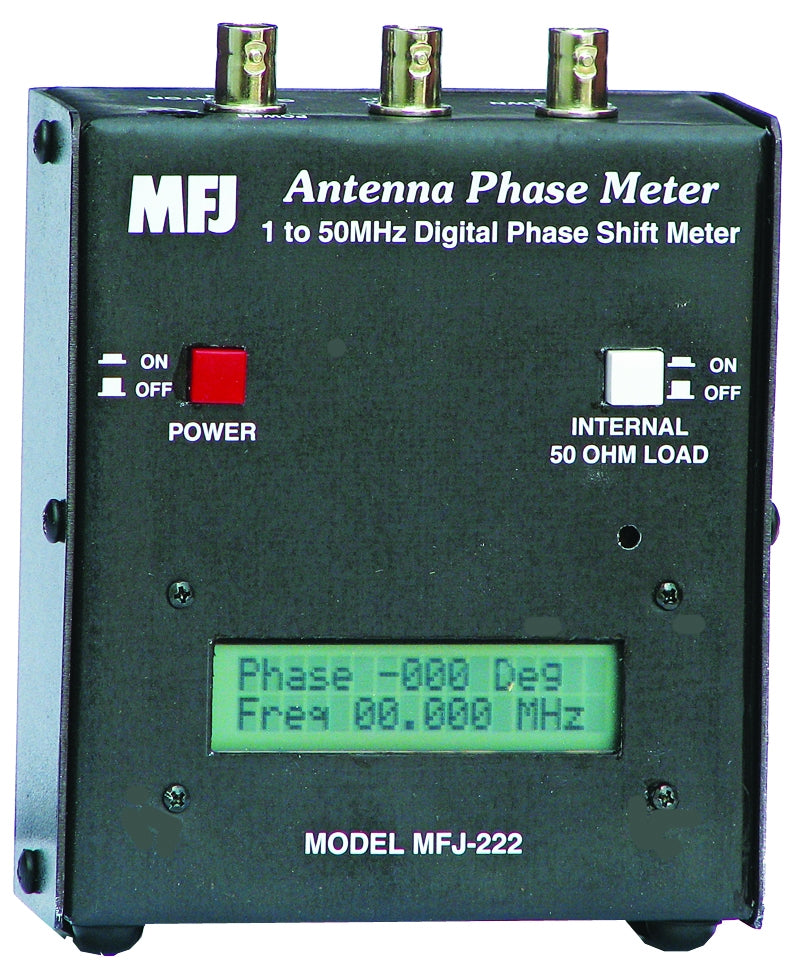

MFJ-222 Medidor de precisão, 1-50MHz

O MFJ-222 usa circuito de comparação duplo de alta potência e alta velocidade para permitir medições de fase de precisão entre 1 e 50 MHz. Um circuito indica se a fase é desconhecida ou conduz o sinal de referência.

Os sinais utilizados para a medição podem vir de um analisador de antenas, como o MFJ-269 ou qualquer outro gerador que forneça pelo menos um pico de saída de 1 Volt na carga.

Possui uma carga incorporada de 50 Ohm (250 mWmax) para que o uso de uma carga externa e BNC TEE não seja necessário na maioria dos testes.

O MFJ-222 lê a frequência do sinal para que os geradores com apenas uma leitura de freqüência grosseira ou nenhuma possam ser usados.

A configuração é simples. Conecte a saída do gerador de sinal para IN, conecte a Referência OUT à entrada da rede e a saída da rede para UNKNOWNIN. Ligue-o e leia o deslocamento de fase e a frequência.

Um display LCD de duas linhas brilhantes permite uma leitura de precisão da fase de -180 a +180 graus sem interpretar um medidor analógico ou adivinhar a polaridade da fase. Com componentes de baixa potência, ele funcionará várias horas com uma única bateria de 9V ou com o adaptador de CA opcional MFJ-1312D.

Compacto, mede  - 107,9 x 120,6 x 50,8 mm



O MFJ-222 usa circuito de comparação duplo de alta potência e alta velocidade para permitir medições de fase de precisão entre 1 e 50 MHz. Um circuito indica se a fase é desconhecida ou conduz o sinal de referência.

Os sinais utilizados para a medição podem vir de um analisador de antenas, como o MFJ-269 ou qualquer outro gerador que forneça pelo menos um pico de saída de 1 Volt na carga.

Possui uma carga incorporada de 50 Ohm (250 mWmax) para que o uso de uma carga externa e BNC TEE não seja necessário na maioria dos testes.

O MFJ-222 lê a frequência do sinal para que os geradores com apenas uma leitura de freqüência grosseira ou nenhuma possam ser usados.

A configuração é simples. Conecte a saída do gerador de sinal para IN, conecte a Referência OUT à entrada da rede e a saída da rede para UNKNOWNIN. Ligue-o e leia o deslocamento de fase e a frequência.

Um display LCD de duas linhas brilhantes permite uma leitura de precisão da fase de -180 a +180 graus sem interpretar um medidor analógico ou adivinhar a polaridade da fase. Com componentes de baixa potência, ele funcionará várias horas com uma única bateria de 9V ou com o adaptador de CA opcional MFJ-1312D.

Compacto, mede  - 107,9 x 120,6 x 50,8 mm
