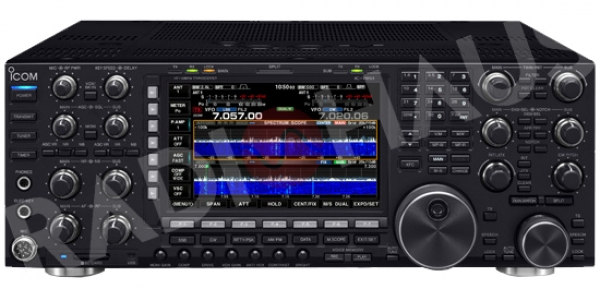

IC-7851 Transceptor HF/50MHz Uso Amador ICOM
Icom
EQUIPAMENTO FORA DE LINHA
O IC-7851 é o mais avançado transceptor para uso amador do mundo. Opera em todas as bandas de 160 a 6 metros.
O Icom IC-7851 é fornecido com:
• Alças de montagem de rack
• Cartão SD
• Cabo de força AC
• Plugues de reposição
• Plugues
• Manual de instruções original em inglês
RMDR: 110dB elevando o padrão
Avanços no design desenvolvidos pelos engenheiros da Icom para o Oscilador Local (LO) permitem ao IC-7851 definir um novo marco para receptores de rádio amador. O objetivo foi o de reduzir drasticamente o ruído de fase que degrada o sinal alvo devido a soma da totalidade do sinal presente. O resultado foi um RMDR de 110dB*. A seguir está uma comparação da melhoria em relação ao IC-7800.
*Com uma frequência de 1kHz compensado
Frequência de recepção: 14,2 MHz Modo: CW, IF BW: 500 Hz
Filtro de cobertura IC-7800 = 3 kHz, IC-7851 = 1,2 kHz
Comparação RMDR
RMDR (Reciprocal Mixing Dynamic Range) é o nível relativo de um sinal indesejado, compensa “n” kHz da banda de passagem RX, o que elevará o piso de ruído em 3dB. O ruído de fase do oscilador local irá misturar com fortes sinais indesejados e inevitavelmente gerar ruído que mascara um sinal desejado.
Filtro de cobertura Optimum 1,2 kHz
|
![]() |
Diagrama de características do Filtro de Cobertura Optimum


Sinal limpo do Oscilador Local (LO)
Rompendo as fronteiras de projetos tradicionais, o IC-7851 utiliza um Sintetizador Digital Direto (DDS) juntamente com um Oscilador de Fase Bloqueada (Phase Blocked Oscillator) para o oscilador local. A relação Portadora/Ruído (C/N) se destaca além do IC-7800 e outros transceptores HF de classes semelhantes. Este projeto reduz significativamente componentes de ruído tanto para receber quanto para transmitir sinais.
Comparações de característica Portadora/Ruído (C/N) do Oscilador Local (LO)
Frequência de recepção: 14.2 MHz Modo: CW 1° Frequência de LO: 78.655 MHz SPAN = 20 kHz, RBW = 30 Hz, VBW = 10 Hz


Características do ruído de fase melhorado
Ruído de fase é coerente em projeto de circuitos de rádio e do novo design do Oscilador Local (LO) introduzido no IC-7851 faz com que alguns grandes avanços enquanto utiliza o design 64MHz, receptor de conversão positiva introduzido no IC-7800. Uma melhoria impressionante de 20dB é visto com medição de 10 kHz do IC-7851 e uma melhoria de mais de 30dB com medição de 10 kHz em comparação com o IC-7800.
Comparações de característica Portadora/Ruído (C/N) do Oscilador Local (LO)
Frequência de recepção: 14,2 MHz Modo: CW 1 Frequência de LO: 78,655 MHz

IC-7851

IC-7800
Espectro de escope melhorado
Seguindo a linhagem de criação do IC-7800, o IC-7851 utiliza uma unidade DSP dedicada para a Fast Fourier Transform (FFT) do espectro. O processador 2250 MFLOPS DSP permite uma nova função de escope duplo e velocidades de varredura significativamente mais rápidas e mais precisas do que no IC-7800.

Escope DSP
TMS320C6745 by Texas Instruments
32-bit floating point
2250 MFLOPS
370 MHz clock speed
Comparação de escope
*1 Número de pontos mostrados no nível de 60 dB, quando receber um sinal.
*2 SPAN = Maior que 20 kHz, VELOCIDADE = Lenta
*3 SPAN = Menor que 20 kHz, VELOCIDADE = Rápida
*4 SPAN = 500 kHz, VELOCIDADE = Lenta
Função de escope de áudio
O escope de áudio simultaneamente mostra um osciloscópio e FFT para receber e transmitir áudio. Ajuste o áudio de transmissão observando o seu nível de compressão, equalização e ajustes de ganho de microfone para dar-lhe o áudio que você deseja para SSB. O osciloscópio mostra a forma de onda CW. Ao receber, você pode ver o poder de sua filtragem observando os ajustes de filtragem tirando sinais de interferência, incluindo largura de filtro e colocação de filtro de entalhe (notch filter placement). O poder de processamento no IC-7851 permite dois escopes de mini bandas, bem como o escopo de áudio.

Escope de mini espectro e escope de áudio

Mini escope de espectro duplo e escope de áudio
Especificações do escope de áudio
|
Especificações do osciloscópio
- Nível: 0dB, –10 dB, –20 dB e –30 dB
- Taxa de amostragem: 1ms/Div, 3ms/Div, 10ms/Div, 30ms/Div 100ms/Div e 300ms/Div, 5 Div width
- Configuração de cor da Waveform
Função de escope duplo
Enquanto você pode assistir a ambos os receptores no escope do IC-7800, dentro dos limites de largura de banda do escope, o IC-7851 introduz o novo escope duplo - a capacidade de ver ambos os receptores em escopes de espectro separadas. A função escope duplo é vital para assistir aos multiplicadores ou aberturas de banda de concursos, ou trabalhando todos os bandas/modos em um DXpedição.

Exemplo de escope duplo (Alinhados verticalmente)

Exemplo de escope duplo (Alinhados horizontalmente)
Exibição em cascata de alta resolução
|
|
Controle de clique
Ao conectar um dispositivo de interface humana (como um mouse USB, trackball ou touchpad) à porta USB no painel traseiro, você ganha controle sobre o ponteiro de exibição do espectro para controle “Click-and-Listen” do receptor. Modo Correção/Center, velocidade de varredura e outras configurações são controláveis.

Por exemplo
- Clique com o botão esquerdo para mudar a frequência de operação
- Clique em um botão (esquerdo ou direito) e mova para o lado direito ou esquerdo da tela para aumentar ou diminuir a frequência de operação (similar ao girar o seletor principal)
- Botão direito do mouse para alterar temporariamente a freqüência de recepção. Solte o botão do mouse para retornar.
+40dBm IP3 (Ponto de Intercepção de terceira Ordem)
O IC-7851 continua a +40dBm, ponto de intercepção de terceira ordem e receptor 110dB faixa dinâmica de referência definido pelo IC-7800. Para alcançar este desempenho excelente do receptor, todo o circuito e componentes analógicos foram re-projetado para coincidir com as unidades de DSP. Um amplificador de oscilador local (LO) recém-projetado gera alta produção, mantendo as características de freqüência plana em uma ampla faixa de 60MHz.
Características da faixa dinâmica
Faixa dinâmica (typical)
Filtro de Passagem de Banda (BPF) chaveado: Relê mecânico

Unidade de Filtro de Passagem de Banda (BPF)
Quatro filtros de cobertura de 1° FI

Filtro de Cobertura Optimum 1.2kHz
Filtros de cobertura de 1° FI high-spec 3, 6, 15kHz
Digi-sel preselector
O preselector funciona entre 1,5 MHz e 30 MHz e rejeita componentes derivados de distorção de fora da interferência de banda, tais como operação multi-multi ou estações de transmissão fortes. Ele controla automaticamente o sinal pretendido mantendo a largura de banda do preselector centrada na frequência de operação. A frequência central do preselector é ajustável manualmente a partir do botão de ajuste DIGI-SEL no painel frontal.

Preselector automático
Características da largura de banda do preselector automático ![]()
|
Potência do DSP triplo
Três conversores 24-bit AD/DA separados e processadores DSP dedicados estão no centro do IC-7851. Com um AD/DA e DSP dedicada ao escope de espectro e dois AD/DA e chips DSP de 24-bit para os receptores e transmissão de circuitos, há uma abundância de energia do DSP para um ambiente de RF mais exigente.

Transmissão/Receptor DSP (esquerda) e receptor DSP (direita)
ADSP-21489 by Analog Devices
32-bit floating point DSP
2400 MFLOPS
393 MHz clock speed
Loops de duplo Controle Automático de Ganho (AGC)
O IC-7851 tem múltiplos loops de controle automático de ganho (AGC). As voltagens de controle automático de ganho detectados na frente e atrás do filtro digital FI, na unidade DSP. O primeiro loop AGC impede a saturação do 1° amplificador FI. O outro circuito AGC detecta a voltagem do AGC na saída de filtro digital FI que só passa o sinal pretendido e chama do filtro digital FI. Combinando o filtro digital FI, notch manual, e a primeira etapa FI, estes são todos controlados pela unidade DSP. 110dB de faixa dinâmica ultra larga no receptor significa que o amplificador FI é livre de distorção de sinais fortes.
Loops de duplo AGC

Misturador de rejeição de imagem
Configuração do sistema receptor simples é a melhor maneira de eliminar as fontes dos sinais espúrios e distorção a partir de transceptores.
O IC-7851 utiliza um sistema de conversão dupla composta por um primeiro misturador D-MOS FET e um misturador rejeitor de imagem para o segundo estágio. A primeira etapa do misturador é alimentado com um sinal do oscilador local (LO) com excelente relação sinal/ruído.
O misturador de rejeição de imagem para o segundo estágio reduz a distorção do sinal através do processamento de FI e proporciona um sinal de alta-fidelidade à unidade DSP. Este sistema oferece ampla faixa dinâmica, reduzindo a distorção de sinais fortes e menor intermodulação.
Unidade OCXO de alta performance O IC-7851 usa o OCXO (Oven Control Crystal Oscillator) unidade que é estável dentro de ±0.05ppm a 0°C a 50°C. Esta especificação significa que mesmo na banda de 50MHz, o erro de frequência é inferior a 2,5Hz! Além disso, uma frequência de referência de 10 MHz pode ser entrada e saída para uma sintonização precisa. |
![]() Unidade OCXO |
Potência de saída de 200W em ciclo de funcionamento completo Os amplificadores de potência "push-pull" usando o poder MOS-FETs trabalham em 48V DC. Eles fornecem uma potência de saída de 200W poderosa no ciclo de funcionamento total e baixa intermodulação de transmissão. Um sistema de refrigeração eficaz mantém a temperatura interna dentro de uma faixa de segurança e impede descontrole térmico. |
![]() Unidade PA e dissipador de calor |
Knob DIAL principal de alumínio sólido
|
![]() Knob DIAL principal |
Receptores duplos
O IC-7851 incorpora dois receptores completamente independentes, a partir das entradas de antena por todo o caminho até o fone de ouvido estéreo e saídas de alto-falante externo individuais. Todo o desempenho do primeiro receptor é duplicada para um conjunto perfeitamente combinado de "Twins". Quando conectado ao fone de ouvido estéreo externo, o receptor de áudio principal e sub pode ser combinado ou separado para a direita e para a esquerda.
RTTY/PSK31 e PSK63
RTTY, PSK31, bem como os novos modos PSK63 estão disponíveis na ponta dos dedos, sem o uso de um computador. Modulador/Demoduladores embutidos são ativados por meio de botões de função do rádio ou um teclado USB opcional. Memórias TX estabelecem contatos rapidamente e registros de comunicações podem ser armazenados em um cartão de memória SD.

Modo de exibição RTTY
Filtros digitas FI
"Construa seu próprio" filtro FI ajustando a largura do filtro, 50-3600 Hz, bem como características suaves ou agudas para o seu som perfeito. Salvar essas configurações em três predefinições de filtros definidos pelo usuário, Amplo/Médio/Estreito, de modo a lhe dar a personalização completa de seus filtros.

Tela de filtros predefinidos
Notch manual digital
Operadores de HF se espantaram com o quão bem o DSP reduz sinais de interferência e ruído. Sinais como os heteródinos e portadoras AM podem ser eliminados com a tecnologia de filtro de notch automático. Fazer a interferência de fontes de RF, tais como sinais de batimento e sinais de RTTY é uma coisa do passado. Além disso, a forma do filtro de notch manual pode ser ajustada em três etapas - com mais de 70dB de atenuação!
Características do filtro de notch manual

Sintonização de banda passante (PBT) digital dupla
Uma vez que os filtros foram ajustados, o operador tem controle adicional com a sintonia da banda passante (PBT) digital dupla. A PBT digital dupla permite flexibilidade tanto do desvio de FI e estreitamento da faixa de passagem digital, movendo a banda passante de FI. Com os filtros digitais FI, o desempenho da PBT lhe permite cortar toda a interferência e ruídos para ouvir o sinal real.
Novo redutor de ruído digital automático
Enquanto a maioria do redutor de ruídos reduz os ruídos pulsantes (Cercas elétricas, ignição de automóveis), o IC-7851 introduz um novo circuito automático redutor de ruídos digital. Enquanto estiver usando os filtros de cobertura 15/9/6kHz, o redutor de ruído digital lhe fornece total controle. Quando a Filtro de Cobertura Optimum 1.2kHz é ativado, o melhor nível de inibição é selecionado automaticamente. Ajustes adicionais permitem a você ajustar os parâmetros de nível de limiar, de tempo em branco e nível de atenuação.
Largura e banda de transmissão digital (TBW) e equalizador de áudio
Com a flexibilidade de modelagem de "waveform" baseado em DSP, qualidade de transmissão e recepção de áudio é ajustável de acordo com sua preferência. Três filtros de transmissão ajustáveis pelo usuário, Amplo/Médio/Estreito, permitem-lhe definir os limites de frequência baixas e altas de corte. (100, 200, 300, 500Hz para as frequências menores e 2500, 2700, 2800, 2900Hz para frequências maiores.) Além do filtro TBW, o IC-7851 tem um equalizador para ajustar digitalmente o áudio de transmissão com controle de agudos e graves separados (11 passos cada, para os graves e agudos). O áudio de recepção pode ser adaptado com graves/agudos "modespecific ou configurações de banda passante de áudio.
Compressor de voz digital RF
O compressor de voz RF controlado pelo DSP fornece "punch" adicional, mantendo a qualidade do som original do operador. O IC-7851 utiliza o DSP 32-bit para o compressor de voz RF, proporcionando o "punch" máximo sem a distorção do som. É ótimo para romper o ruído e o hash para concluir o QSO.
Slot para cartão dememória SD
Salve perfil de operadores, manipulador de voz digital, manipulador com memória CW, registros de RTTY/PSK, capturas de tela do IC-7851 e vários outros ajustes operacionais para o cartão de memória SD.

Slot para cartão de memória SD
Gravador de voz digital
|
![]() Exibição de lista de gravações |
Manipulador com memória
|
Sintonizador automático de antena melhorado
|
Interruptor de memória interna

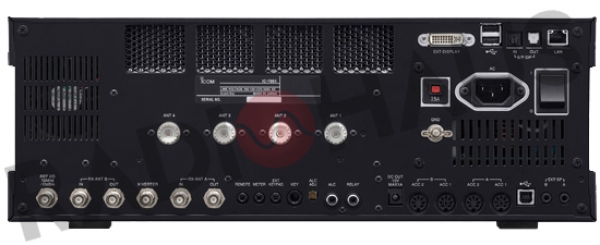

Com seis conectores de antena - dois apenas recebem e quatro recebem/transmitem - o IC-7851 permite que o operador tenha controle na ponta dos dedos sobre uma ampla variedade de configurações de antena. Alterne para 80/160m e use a sua antena beverage para receber, mas transmitir na sua vertical. Não é um problema: a memória comutadora da antena muda automaticamente as antenas quando você selecionar a faixa que deseja operar. Isto é muito conveniente ao usar o RS-BA1 para a operação de base remota.
Conectividade com o PC reforçada
O IC-7851 tem várias interfaces de computador, dando-lhe o máximo de conectividade entre o seu computador e rádio. Modos digitais tornam-se rápidos quando controlados com a porta USB. Áudio USB e alguns comandos CI-V incluindo envio USB (DTR / RTS) e chaveamento USB (CW e RTTY) são selecionáveis. Você também pode interagir com o seu computador S/P DIF interface digital óptica fornece áudio I/O. O conector Ethernet permite que você conecte o IC-7851 diretamente ao roteador e controle o seu rádio sobre sua Internet sem fio, ou viaje o mundo e opere a estação remotamente através da Internet.
Capacidade de atualização de firmware
Melhorias nas características e funções do IC-7851 podem ser atualizadas através do seu cartão SD ou USB.
Controle remoto simplificado
Operação de base remota é fácil como o sistema operacional do IC-7851 incorpora o software servidor de base remota. Um computador não é necessário. Com um máximo de três, as configurações de login/senha do usuário fazem parte do servidor interno. Como o controle equipamento tem uma prioridade de serviço, os controles vão te fazer sentir como se estivesse bem na frente de seu equipamento.

Principais características do RS-BA1 (opcional)
|
Outros recursos
Antena
- Conectores de entrada/saída RX de tipo BNC para antenas de recepção ou atenuadores externos
Receptor
- Cobertura geral do receptor abrange desde 30Hz a 60MHz* (*Algumas faixas de freqüência não são garantidos.)
- Dois tipos de pré-amplificadores:
Preamp 1: melhora as características de intermodulação
Preamp 2: Pré-amplificador de alto ganho para altas bandas- Um atenuador de sete etapas (3, 6, 9, 12, 18, 21dB e OFF)
- Um misturador de banda de 50 MHz dedicado usando um Quad FET
- Filtros "twin peak" para melhor recepção do sinal RTTY
Transmissor
- Compressor de voz aumenta poder médio de conversação (modo SSB)
- Funções do monitor TX
- Cinquenta tons sub-audíveis (CTCSS) para acesso à repetidora
- Capacidade de VOX (Transmissão de voz operada)
- Controle de potência de todos os modos
CW
- Modelagem de "waveform" chaveamento CW controlado por DSP
- Manipulador eletrônico multifuncional com velocidade de chaveamento ajustável, relação dot/dash, tipo de manipulador, tempo de ascensão e polaridade do remo
- Velocidade de pop-up do manipulador eletrônico
- Controle de pitch CW de 300 a 900Hz (pitch 5Hz)
- Operação de modo reverso CW para o recebimento de sinal lateral USB
- Duas entradas de manipulador para painéis dianteiro e traseiro
- Funções "Full break-in" e "semi break-in"
- Função de ajuste automático CW/AM ajuda em zero em sinais destinados ao alcance ± 500Hz
- Formas suaves e precisas de filtros de áudio para o Filtro de Pico de Áudio (APF)
Operação
- Definir as funções do modo de configurações flexíveis e rápidos
- Pads de memória armazena até 10 modos e frequências de operação
- Função de "split" rápido e funções de bloqueio de divisão
- Função "Dualwatch" rápida
- Ajuste sincronizado de SSB/CW
- RIT e ⊿TX variável até 9.999kHz
- UTC/Relógio local e função timer
- Exibição e sintonização com pitch de 1Hz
- 101 canais de memória com o nome do canal de 10 caracteres
Este produto não é comercializado pela Radiohaus no Brasil. Você poderá comprá-lo na Radiohaus America. Nesse caso o equipamento será enviado dos EUA, e para usá-lo legalmente no Brasil, você precisará fazer a homologação simplificada para uso próprio junto a ANATEL. Saiba mais aqui
Geral |
Cobertura de frequência*1
|
0,030– 60,000 MHz*² |
1,800– 1,999 MHz | |
3,500 – 3,999 MHz | |
5,255 – 5,405 MHz*² | |
7,000 – 7,300 MHz | |
10,100–10,150 MHz | |
14,000– 14,350 MHz | |
18,068–18,168 MHz | |
21,000– 21,450 MHz | |
24,890–24,499 MHz | |
28,000– 29,700 MHz | |
50,000–54,000 MHz | |
*1 Faixas de frequência variam dependendo da versão. *2 Algumas faixas de frequência não são garantidas. *3 Frequência de ponto de portadora. |
|
Modo | USB, LSB, CW, RTTY, PSK31/63, AM, FM |
Número de canais | 101 (99 regulares, 2 limites de varredura) |
Conector da antena | SO-239×4 e BNC×2 (50Ω desbalanceado (Sintonizador OFF)) |
Faixa de temperatura | 0°C a +50°C; +32°F a +122°F |
Estabilidade de frequência |
Menor que ±0,05ppm (0°C a +50°C @ 54MHz, depois de aquecer) |
Resolução de frequência | 1Hz (mínimo) |
Alimentação |
85–265V AC Tx Potência máxima: 800VA |
Dimensões | 425×149×435 mm; 16,73×5,87×17,13 in |
Peso | 23.5 kg; 51.8 lb |
Transmissor |
Potência de saída(Continuamente ajustável) |
SSB, CW, RTTY, PSK31, FM : 5–200W
|
Sistema de modulação
|
SSB AM FM |
Emissão de espúrios | Maior que 60dB (Bandas HF) Maior que 70dB (Banda 50 MHz) |
Supressão de portadora | Maior que 63dB |
Supressão de banda lateral indesejada | Maior que 70dB |
Faixa variável δTX | ±9,999 kHz |
Impedância do microfone | 600Ω (Conector 8-pin) |
Receptor |
Sistema de recepção | Sistema super-heteródino de dupla conversão |
Frequências intermediárias
|
Receptor principal: Receptor secundário: |
Sensibilidade (típica)
|
SSB, CW, RTTY, PSK31, FM AM FM |
Sensibilidade do squelch (Pre-amp: OFF) SSB, CW, RTTY, PSK FM |
Menor que 5,6μV Menor que 1μV |
Seletividade (valor representativo)
|
SSB (Faixa lateral: 2,4 kHz) CW, RTTY, PSK (Faixa lateral: 500 Hz) AM (Faixa lateral=6KHz)
FM(Faixa lateral: 15 kHz) |
Índice de rejeição de imagem e espúrios | Maior que 70dB |
Potência de saída de áudio | Maior que 2,6W com 10% de distorção com uma carga de 8Ω load |
Faixa variável RIT | ±9,999kHz |
Sintonizador de antena |
Correspondência de faixa de impedância | Bandas HF: 16.7Ω a 150Ω desbalanceada (VSWR melhor que 3:1) 50MHz: 20Ω a 125Ω desbalanceada (VSWR melhor que 2.5:1) |
Potência mínima de operação | Bandas HF: 8W Banda 50MHz: 15W |
Ajuste de precisão | VSWR 1.5:1 ou menos |
Perda de inserção | Menor que 1,0 dB (após ajuste) |
Todas as especificações citadas podem ser alteradas sem aviso prévio.
O visor LCD pode ter algumas imperfeições que aparecem como pequenas manchas escuras. Isto não é um mau funcionamento ou defeito, mas uma característica normal de monitores LCD.
![]() |
