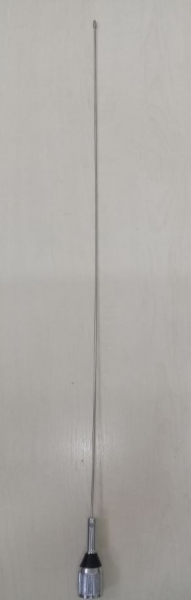

SLMF-0V Antena VHF Móvel 1/4 de onda

S&L Antenas

  • SLMF-0V Antena VHF Móvel 1/4 de onda
  • SLMF-0V Antena VHF Móvel 1/4 de onda
  • SLMF-0V Antena VHF Móvel 1/4 de onda
Disponibilidade: Indisponível
OBTER COTAÇÃO

Especificações Elétricas e Mecânicas

Tipo  Omnidirecional

Faixa de Frequência (MHz)

 130 / 512 Ajustavel atraves de corte
Ganho  0 dB / 2,15 dBi
Abertura vertical

78°
Potencia Máxima 100 W
V.S.W.R. <1,5:1
Ø Base de fixação (mm) 16
Operating Temperature -4°F to + 14°F (-20°C to + 60°C)
Dimensões Totais (mm) Ø 25 x 600 (Máx)
Velocidade máx. do  Vento 150 Km/h

Matéria Prima  Izamac, Aço inox

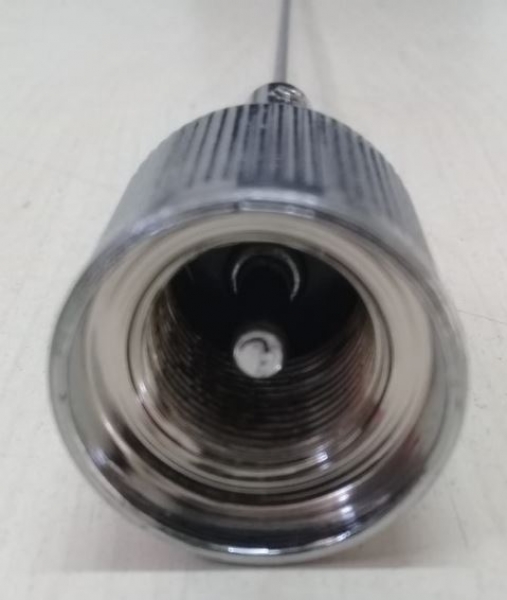

Conector  Macho UHF tipo (PL259)


Tabela de Ajuste - F = Frequência (MHz), A = Comprimento (mm)
F A F A F A F A F A
129 539 195 373 261 281 327 225 393 188
131 534 197 369 263 279 329 224 395 187
133 528 199 366 265 277 331 223 397 186
135 523 201 362 267 275 333 222 399 185
137 517 203 359 269 273 335 220 401 184
139 512 205 355 271 271 337 219 403 183
141 506 207 352 273 269 339 218 405 182
143 500 209 349 275 267 341 216 407 182
145 497 211 345 277 265 343 215 409 181
147 491 213 342 279 263 345 214 413 180
149 484 215 339 281 261 347 213 415 179
151 478 217 336 283 260 349 212 417 178
153 472 219 333 285 258 351 210 421 177
155 466 221 330 287 256 353 209 425 176
157 460 223 327 289 254 355 208 427 175
159 455 225 324 291 253 357 207 429 174
161 449 227 322 293 251 359 206 431 173
163 444 229 319 295 249 361 205 435 172
165 439 231 316 297 248 363 204 437 172
167 434 233 314 299 246 365 203 39 171
169 429 235 311 301 244 367 202 443 170
171 424 237 308 303 243 369 200 445 169
173 419 239 306 305 241 371 199 451 168
175 414 241 303 307 240 373 198 453 167
177 410 243 301 309 238 375 197 457 166
179 405 245 299 311 237 377 196 459 165
181 401 247 296 313 235 379 195 461 164
193 397 249 294 315 234 381 194 465 163
185 392 251 292 317 232 383 193 467 152
187 388 253 289 319 231 385 192 471 161
189 384 255 287 321 230 387 191 473 160
191 380 257 285 323 228 389 190
193 377 259 283 325 227 391 189



OBS: As medidas de A são valores aproximados.

O ajuste correto é feito através do Medidor de onda estacionária. "Intrumento de medição para ajuste de Frequência".
