FT-DX101MP Transceptor HF/50MHz 200W
Yaesu
Disponibilidade: Este produto não está disponível para venda em nossa loja virtual. Por favor, solicite uma cotação pelo e-mail sac@radiohaus.com.br ou Whatsapp (19) 99939-5597

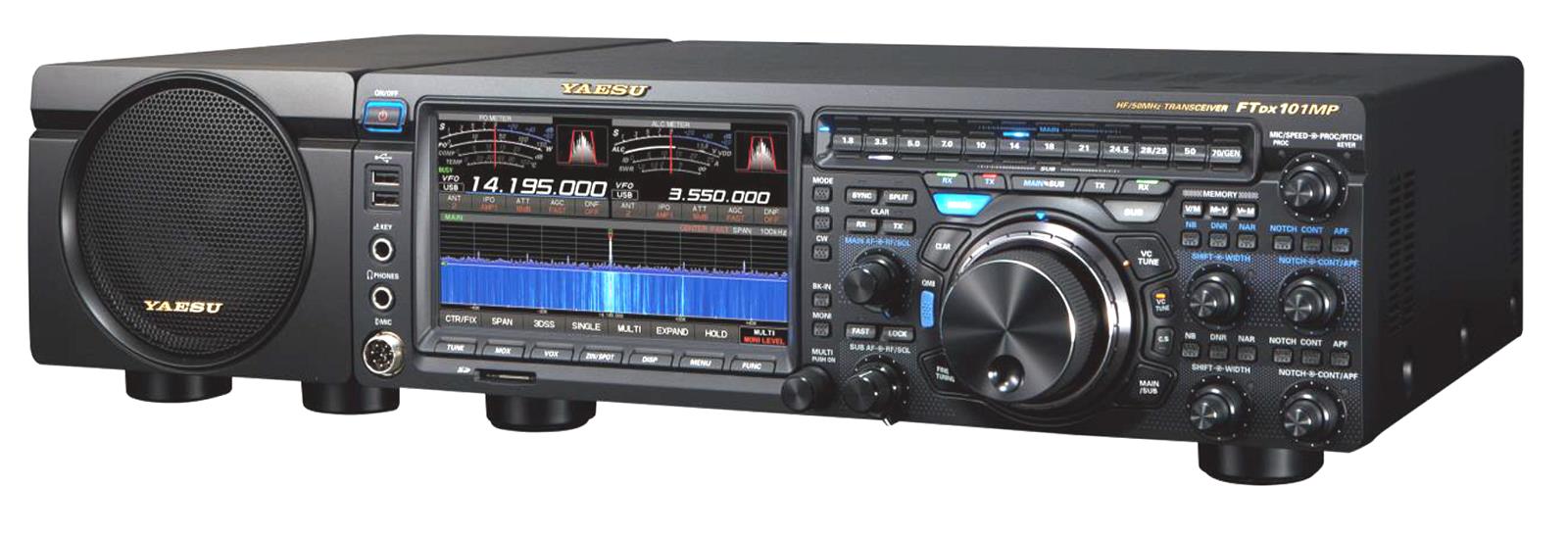

FT-DX101MP Transceptor HF/50MHz 200W
A Homologação desse produto junto a ANATEL pertence a Radiohaus. O uso de nosso Certificado de Homologação, Selo Anatel ou do nosso número de homologação vinculado a outra empresa ou vendedor é crime, uma vez que o mesmo é INTRANSFERÍVEL. Ao comprar seu rádio homologado na Radiohaus, o comprador passa a ter o direito de uso legal do equipamento.
O novo FTDX101D foi projetado com a última e mais moderna tecnologia SDR, considerado como um dos melhores equipamentos de HF para uso no serviço de Radioamador. Fornecido no Brasil pela Radiohaus com 3 anos de garantia e já homologado pela ANATEL.
Alguns dos mais marcantes recursos desse equipamento são:
- Equipamento para HF/50MHz de última geração com a tradição da lendária marca YAESU
- Tecnologia SDR e display com Waterfall (cachoeira)
- Grande painel touch screen com display colorido
- Monitor de bandas ativas permite a rápida mudança de faixa, através da iluminação das bandas ativas por LEDs
- Controles independentes para a banda principal e sub-banda permitindo ótima performance em operações de contestes
- Circuito de sintonia Font-End de alto Q
- O dial principal e de sub-banda inclui um dial externo para clarificador, sintonia VC, Sintonia fina ou ajustável pelo operador
POTÊNCIA MÁXIMA DE 200W
ALIMENTAÇÃO: 127/220Vca
O nome “101” tem origem na legendária série de rádios Yaesu FT-101. Com toda sua força e tradição a Yaesu produz esse novo transceptor para satisfazer os operadores mais exigentes e entusiastas de forma a continuar a ser uma lenda e excelência no mercado de equipamentos para radioamador.

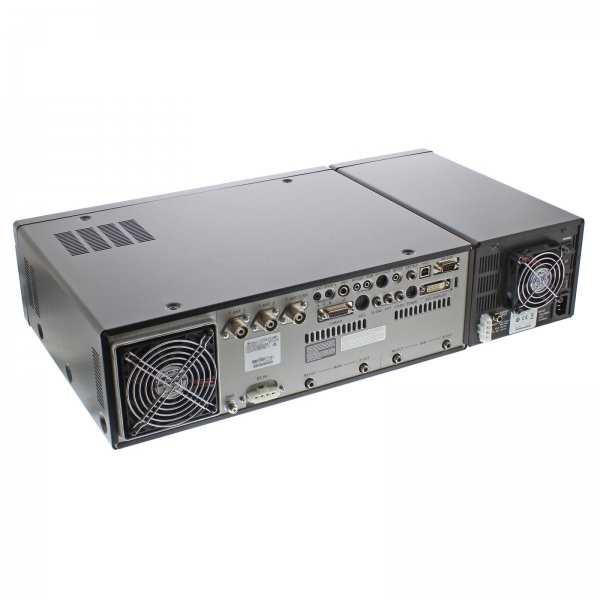

O FTDX-101MP é fornecido com:
Fonte de Alimentação externa com alto-falante (FPS-101)
Unidade de sintinua "VC-Tune Unit" X 2 (Para banda principal e SUB)
Filtro CW 300Hz CW (Banda principal)
Microfone PTT de mão SSM-75G
3 Anos de garantia no Brasil pela Radiohaus
Selo de homologação Anatel
Especificações
GERAL
Faixa de frequência em TX: 1,8 MHz - 54 MHz (Bandas de amador somente), 70 MHz - 70,5 MHz (Banda amador Reino Unido)
Faixa de frequência em RX: 30 kHz - 75 MHz (operação) 1.8 MHz - 29.699999 MHz (Performance garantida nas bandas de amador) 50 MHz - 53.999999 MHz (Performance garantida nas bandas de amador) 70 MHz - 70.499999 MHz (Performance garantida nas bandas de amador Reino Unido)
Modos de Emissão: A1A (CW), A3E (AM), J3E (LSB, USB), F3E (FM), F1B (RTTY), G1B (PSK31)
Separação de frequência: 1/5/10 Hz (SSB, CW), 10/100 Hz (AM, FM)
Impedância de antena: 50 ohms, desbalanceado (Acoplador OFF) 16,7 - 150 ohms, desbalanceado (Acoplador ON, 1,8 MHz - 29,7 MHz Bandas amador) 25 - 100 ohms, desbalanceado (Acoplador ON, faixa de 50MHz)
Faixa de temperatura de operação: +32 °F a +122 °F (0 °C a +50 °C)
Estabilidade de frequência: ±0,1 ppm (após 1 minute @+14 °F a +140 °F [–10 °C a +60 °C])
Tensão de alimentação: CA 100 V/200 V (Apenas para o FTDX101MP) ou CC13.8 V ± 10% (Terra negativo para o FTDX101D)
Consumo de corrente (Aprox.): Rx(sem signal) 100VA (FTDX101MP) 3,5 A (FTDX101D) Rx (com sinal) 120VA (FTDX101MP) 4 A (FTDX101D) Tx 720VA (FTDX101MP: 200 W) 23 A (FTDX101D: 100 W)
Dimensões (LxAxP): 16,6” x 5,1” x 12,7” (420 x 130 x 322 mm)
Peso (Aprox.): 31,5 lbs (14,3 kg): FTDX101MP; 26,5 lbs (12 kg): FTDX101D
TRANSMISSOR
Saída de potência: FTDX101MP: 5 - 200 W (5 - 50 W AM); FTDX101D: 5 - 100 W (5 - 25 W AM)
Tipos de Modulação: J3E (SSB): Balanceado A3E (AM): Baixo nível (Early Stage) F3E (FM): Reatância variável
Máximo desvio FM: ±5,0kHz/±2,5kHz (Narrow)
Radiação de Harmônicos: Melhor que –50 dB (1,8 MHz - 29,7 MHz Faixa amador) Melhor que –66 dB (50 MHz banda amador: 200 W) Melhor que –63 dB (50 MHz Banda amador: 100 W)
Supressão de portadora SSB: Pelo menos 60 dB abaixo do pico de saída
Supressão de banda lateral indesejada: Pelo menos 60 dB abaixo do pico de saída
Largura de banda: 3 kHz (LSB/USB), 500 Hz (CW), 6 kHz (AM), 16 kHz (FM)
Resposta de áudio (SSB): Não mais que –6 dB de 300 a 2700 Hz
Impedância de microfone: 600 ohms (200 a 10 k-ohms)
RECEPTOR
Tipo de circuito: Duplo superheteródino
Frequências intermediárias: 1a.: 9,005 MHz (PRINCIPAL), 8,9000 MHz (SUB) 2a.: 24 kHz (MAIN/SUB)
Sensibilidade (TYP): SSB/CW (BW: 2,4 kHz/10 dB S+N/N) 1,8 MHz - 30 MHz 0,16 µV (AMP2 “ON”) 50 MHz - 54 MHz 0,125 µV (AMP2 “ON”) 70MHz - 70,5MHz 0,16µV (AMP2 “ON”) AM (BW: 6 kHz/10dB S+N/N, 30% modulation @400 Hz) 0,5 MHz - 1,8 MHz 6,3 µV 1,8 MHz - 30 MHz 2 µV (AMP2 “ON”) 50 MHz - 54 MHz 1 µV (AMP2 “ON”) 70MHz - 70,5MHz 2µV (AMP2 “ON”) FM (BW: 12 kHz, 12 dB SINAD) 28 MHz - 30 MHz 0,25 µV (AMP2 “ON”) 50 MHz - 54 MHz 0,2 µV (AMP2 “ON”) 70MHz - 70,5MHz 0,25 µV (AMP2 “ON”)
Sensibilidade de Squelch(TYP): SSB/CW/AM 2µV (1,8MHz - 30MHz, 50MHz - 54MHz) (AMP2 “ON”) FM 0,25µV (28MHz - 30MHz) (AMP2 “ON”) 0,2µV (50MHz - 54MHz) (AMP2 “ON”)
Seletividade (LARGA: Center): Modo –6 dB –60 dB CW (BW: 0,5 kHz) 0,5 kHz ou melhor que 750 Hz ou menos SSB (BW: 2,4 kHz) 2,4 kHz ou melhor 3.6 kHz ou menos AM (BW: 6 kHz) 6 kHz ou melhor 15 kHz ou menos FM (BW: 12 kHz) 12 kHz ou melhor 25 kHz ou menos
Rejeição de FI: 60 dB ou melhor (1,8 MHz - 28 MHz Bandas amador, VC-tune “ON”) 60 dB ou melhor (Banda amador 50 MHz)
Rejeição de imagem: 70 dB ou melhor (1,8 MHz - 28 MHz Bandas amador) 60dB ou melhor (50 MHz - 54 MHz Banda amador)
Saída Máxima de áudio: 2,5 W em 4 ohms com 10 % THD
Impedância de saída de Áudio: 4 a 16 ohms (4 ohms: nominal)
